Principe de fonctionnement des boitiers Va & Vient

Un mouvement perpétuel.... Ou presque.

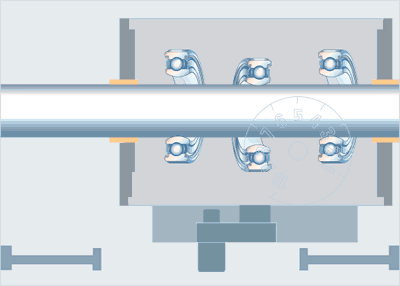

Les boîtes de vitesses bidirectionnelles convertissent la rotation constante d'un arbre simple en un mouvement linéaire alternatif créé par la connexion par friction entre l'arbre et les roulements à billes en couronne en tant qu'anneaux de roulement.
Un levier de libre mouvement permet le libre mouvement manuel de la boîte de vitesses.

La longueur et le rythme de la course sont variables.

Une caractéristique typique des boitiers va & vient est la distribution symétrique de la puissance aux anneaux en cours d’exécution, qui permet une poussée constante, quelle que soit la direction choisie.

Les boîtes linéaires  se caractérisent par:


• poussée constante quelle que soit la direction
• haute précision des points de retournement grâce à un mécanisme de commutation à roulement à billes
• temps d'inversion court en utilisant un seul ressort d'inversion spécial
• faible usure inhabituelle des bagues de roulement
• guidage de l'arbre sans jeu
• ajustement de la vitesse et de la longueur de la course
• levier standard de libre circulation (sauf LW151 et LW201)
• faible entretien
